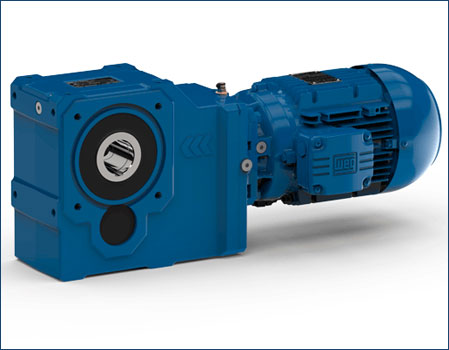

Kegelwielreductoren

K



Compact, opvallend, uniek voor problemen met beperkte ruimte!



De compacte en qua structuur geoptimaliseerde huizen van de kegeltandwielkasten onderscheiden zich doordat ze aan alle kanten zijn bewerkt en zijn daarom geschikt voor een verscheidenheid aan montageopties en toepassingen. De unieke motorpositie zorgt voor een nagenoeg vlakke en eenvoudige montage. Diverse standaard asuitvoeringen en de door Watt Drive ontwikkelde dubbele asafdichting zijn klaar voor gebruik. As- en flensafmetingen zijn gelijk aan onze wormwieloverbrengingen.



In de basisuitvoeringen zijn de tandwielkasten uitgevoerd als 2-traps tandwielen tot de maat K. 75 (1.250Nm). De grotere vertragingskasten, te beginnen met de K. 77 (1.500Nm), zijn ontworpen als 3-traps versnellingen.



Technische data

• • Aantal maten: 11
• • Vermogensbereik: 0.12 - 90kW
• • Uitgang koppelbereik: 53 - 20,000Nm
• • Ratio: 5.5 - 8,900
• • Uitgangsoptie: uitgaande as, uitgaande as aan beide zijden, holle as, holle as met krimpschijf, uitvoering roerderaandrijving
• • Montage / montage: uniblock, flens, reactiearm
