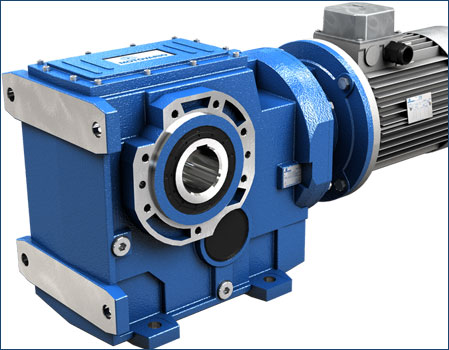

Kegelwiel reductoren

B - IB - PB - CB



• • Maten: 060-080-100-125-140-150-160
• • Beschikbare versies: B - geschikt voor motorkoppeling, IB - met ingaande as, CB - met compacte motor, PB - geschikt voor motorkoppeling met flexibele aansluiting
• • Behuizing met voet FC, flens SC en universele UC
• • Vermogen tot 90 kW
• • Tandwielen gehard en getemperd met geschaafd of geslepen profiel
• • Tandwielen met 3 reductietrappen
• • Gleason kegelwielparen met inloopprofiel, gemonteerd als tweede reductietrap voor een hogere weerstand.
• • Reductieratio’s tussen 5,71 en 187,24
• • Torsie maximaal 13.000 Nm en toegestane radiale belasting maximaal 80.000 N
• • Hoogwaardige behuizingen geoptimaliseerd met FEM-analyse en in- en uitvoerflenzen van grijs gietijzer G200 om topprestaties en een hoge betrouwbaarheid te garanderen.
• • Laadcapaciteit berekend en geverifieerd volgens ISO 6336 en AGMA 2001
• • Gelakt met RAL 5010 blauw epoxy-polyesterpoeder
• • Accessoires: torsiearm, uitgaande flens, uitgaande as, krimpschijf, terugloopblokkering, beschermkap, viton-olie-afdichtingen, versterkte uitgang, montage-/demontagekit







Downloads



   IEC | Atex
(aanmelden is vereist)

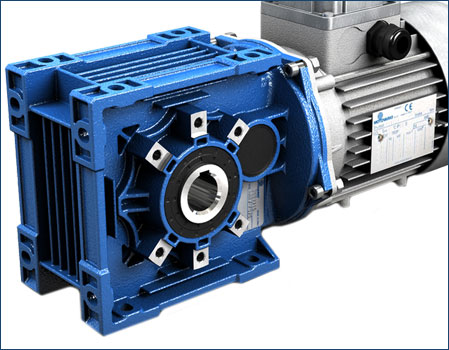

Kegelwiel reductoren

BA - IBA - CBA



• • Maten: A40-A50-A70
• • Beschikbare versies: BA - geschikt voor motorkoppeling, IBA - met ingaande as, CBA - met compacte motor
• • Universele behuizing
• • Vermogen tot 5,5 Kw
• • Tandwielen verhard en getemperd met geschaafd of geslepen profiel
• • Tandwielen met 2 en 3 reductietrappen
• • Hypoïde conische tandwielen voor maat A40 en A50, gleason kegelwielparen voor maat A70, allemaal met inloopprofiel.
• • Reductieratio’s tussen 7,62 en 442,76
• • Torsie maximaal 450 Nm en toegestane maximale belasting maximaal 10.000 N
• • Behuizing in een gegoten aluminiumlegering
• • Laadcapaciteit berekend en geverifieerd volgens ISO 6336 and AGMA 2001
• • Gelakt met RAL 5010 blauw epoxy-polyesterpoeder
• • Accessoires: torsiearm, uitgaande flens, uitgaande as, krimpschijf, viton-olie-afdichtingen







Downloads



   IEC | Atex
(aanmelden is vereist)
