Systeem motoren

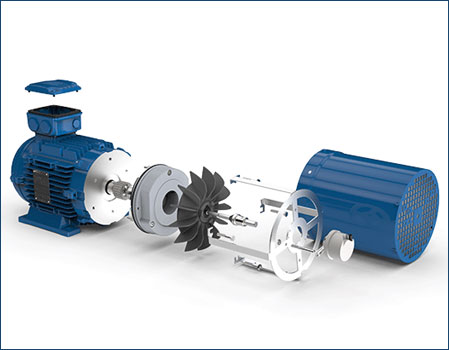

WattDrive EUSAS® IEC motoren UL/CE

Een Motor voor 100Hz Karakteristiek en Elke Spanning Wereldwijd!
WATT EUSAS® motoren zijn topkwaliteit 3 Fase AC industriële motoren van Watt Drive’s klantgerichte motorsystemen. EUSAS® is de afkorting voor for EUrope - USA - ASia en betekent dat het brede spanningsbereik en de simpele frequentieregelaar in de terminalbox de motor ertoe in staat stellen om wereldwijd operationeel te zijn met praktisch elke spanning en frequentie.



100 Hz Karakteristiek - Dubbel vermogen:



Bij gebruik van een frequentieregelaar kunnen de WATT EUSAS®-motoren zonder speciale wikkelingen worden aangestuurd met behulp van de 87/100/120 Hz-spannings-/frequentiekarakteristiek. Als gevolg hiervan kan dezelfde motorgrootte tot een verdubbeling van het vermogen leiden zonder dat de motor overbelast wordt.



Verbindingswijzen:



De Watt Drive-kwaliteitsmotor maakt gebruik van een 9-pins klemmenblok en kan daarom met zijn breedbandige wikkeling in ster, delta, dubbele ster en dubbele delta worden geschakeld. Op deze manier dekt de motor nog steeds een groot deel van de wereldwijde voedingsspanningen af. EUSAS®-motoren tot en met framemaat 100 kunnen in het volgende spanningsbereik worden gebruikt: 220-240V (D), 110-120V (DD), 380-420V (Y) en 190-210V (YY). Vanaf framemaat 112 zijn de volgende spanningsbereiken mogelijk: 380-420V (D), 190-210V (DD), 660-690V (Y) en 330-365V (YY) elk voor 50 en 60Hz.







Downloads

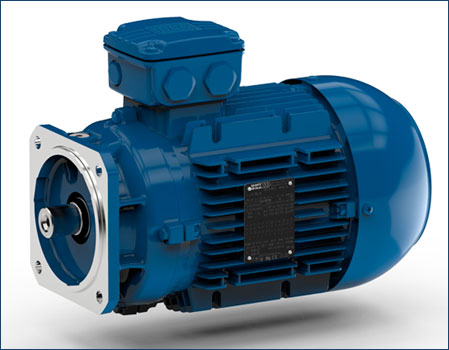

Integrale motoren

De EUSAS® integrale motor maakt deel uit van het WATT motorsysteem. Alle features en voordelen zijn geïmplementeerd en verder ontwikkeld. De motor is robuust, voldoet aan de hoge eisen die de industrie stelt en is op korte termijn in staat tot overbelasting.



De motoren zijn voorzien van een versterkte ophanging en worden direct in de reductoren ingebouwd, wat resulteert in een zeer korte, compacte bouwvorm.



De standaard is voorzien van een rem eindplaat aan NDE-zijde (niet aangedreven eindzijde). Door gebruik te maken van de gestandaardiseerde motormodules (voor meer informatie zie “Motorsystemen”) kunnen klant specifieke oplossingen snel en voordelig worden geïmplementeerd.



Technische data
Mogelijk aantal polen: 2-, 4-, 6-polig



IEC-grootte: 63 - 250
Prestatiegebied 2-polig: 0,18 - 55kW
Prestatiegebied 4-polig: 0,12 - 55 kW
Prestatiegebied 6-polig: 0,09 - 55 kW







Downloads

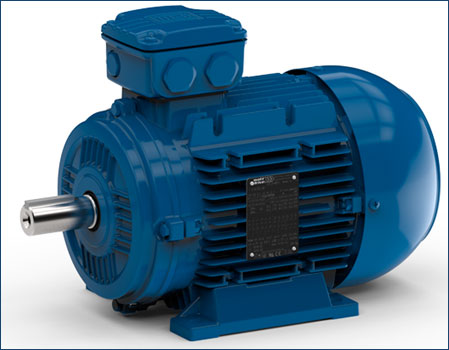

IEC-standaardmotoren

WATT-standaardmotoren voldoen aan de volgende IEC-normen:



Type WAG model B3 - (IEC - standaard 72-1 DIN 42673)



Type WAF model B5 - (IEC - standaard 72-2 DIN 42677)



Type WAC model B14 - (IEC - standaard 72-2 DIN 42677)



De opties in het motorsysteem zijn ook leverbaar in Watt norm motoren.



Technische data
Possible number of poles: 2-, 4-, 6-pole



IEC-grootte: 63-315
Prestatiegebied 2-polig: 0,18 - 200 kW
Prestatiegebied 4-polig: 0,12 - 200 kW
Prestatiegebied 6-polig: 0,09 - 132 kW
